Montando as partes 20,21,22 e 23

Montaremos agora o escapamento do tanque que é composto pelas partes 20 (20,20a e 20b), 21, 22 (22,22a e 22b) e 23. Abaixo as partes 20 e 22.

Abaixo a parte 20 montada corretamente.

Em seguida a parte 22 também montada.

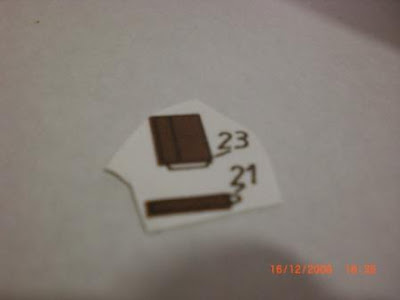

Abaixo as partes 21 e 23.

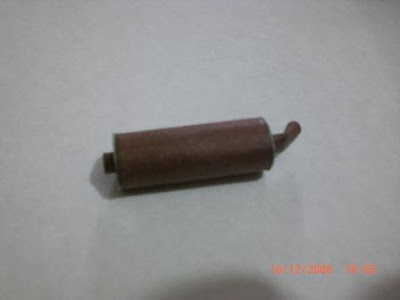

A parte 21 vai unir as partes 20 e 22 e a 23 conclui o escapamento, note que na parte 23 tive dúvidas como a parte era montada então recorri a fotos do tanque original e concluí que ele era dobrado para cima, já que nas instruções não havia ficado bem claro para mim. Abaixo as partes unidas.


Finalizando esta parte iremos agora juntar esta "peça" na estrutura principal demonstrado na foto abaixo.

Até a próxima postagem.....

Montando as partes 31, 31a, 33 e 33a

Continuando vamos montar as "escotilhas" do tanque. A maior frontal e a 31 que é composta pelas partes 31 e 31a. Abaixo as partes 31 e 31a.

Em seguida "vincamos" a parte 31a, cortamos e dobramos fixando-a na parte 31 no espaço em branco no meio da "peça" como mostra a foto abaixo.

Finalizando colaremos ela na estrutura do tanque no local assinalado pelo número 31 como a figura abaixo.

Em seguida vamos fazer as quatro "escotilhas" menores montando com as partes 33 e 33a, foto logo abaixo.

Essa é uma parte pequena é que tem uma dobra igual a parte 31, paciência para fazer as 4 "escotilhas". Abaixo a parte 33 e a 33a cortada e "vincada".

Em seguida as duas partes unidas.

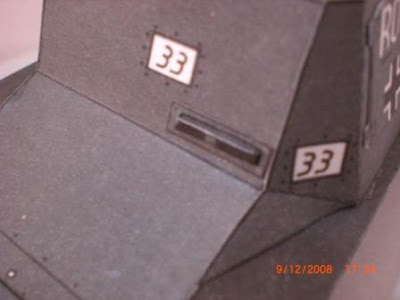

E finalizando vamos fixar as quatro "escotilhas" nos locais indicados pelo numero 33 na estrutura principal, nesta foto logo abaixo é visível duas das quatro escotilhas uma logo acima da 31 recém montada e outra abaixo a direita.

Até a próxima postagem.....
